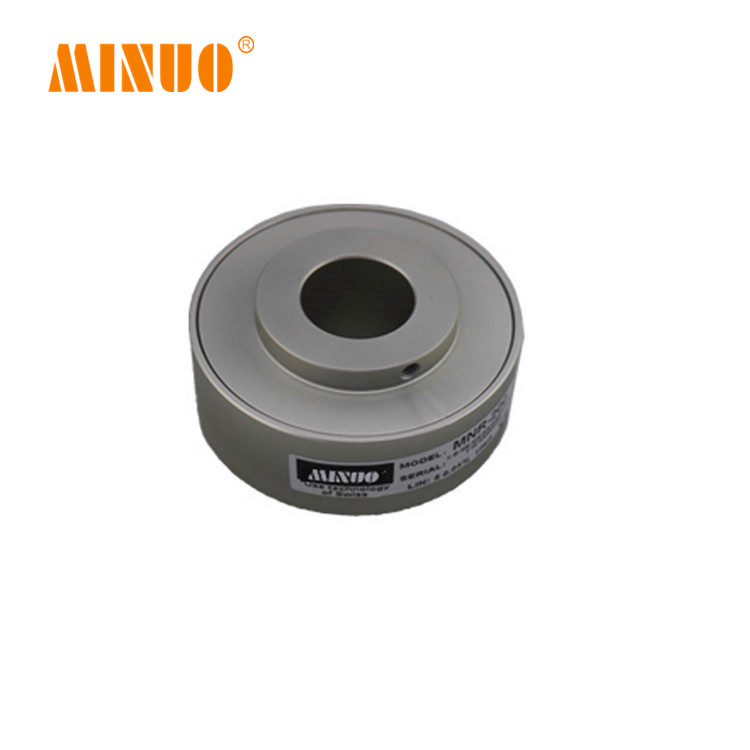

MNR-300 Potentiometer conductive plastic rotative


Applications   应用领域
Door control system  门控制系统
Road roller  压路机
Robot 机器人
Features  特性
Hollow shaft：Ø30mm     空心轴 ：Ø30mm
5 Mio. Cycles   5百万转
Excellent linearity up to ±0.25%  极好的线性度 ±0.25%
Very good resolution,better 0.1°  非常好的分辨率，高于 0.1°
 Options   选项
Resistance tolerance ±10%  阻值偏差±10%
Special electrical angles 特殊电气角度
Radial cable outlet   径向电缆出口
Continuous  连续性

Electrical data  电气参数		Unit 单位
Nominal resistance  标准阻值	5/10	kOhm
Resistance tolerance 阻值公差	±20	%
Independent linearity 独立线性度	±0.25	% of meas. range
Electrical angle 电气角度	150/340	°
Repeatability  重复性	max. 0.1	°
Temperature coefficient of the voltage divider分压器的温度系数	50	ppm/℃
Recommended wiper current 建议的电流	max. 1	μA
Max.wiper current in case of malfunction 最大电流	10	mA
Power rating p 额定功率P	max. 0.5	w/40℃
Min. Life(electrical) 最小寿命（电气）	10 Mio.	cycles
Mechanical Data 机械参数
Mechanical range  机械转角	348	°
Torque  转矩	max. 6	Ncm
Min.life(mechanical)	5 Mio.	cycles
Operating temperature 工作温度	-25… +75	℃
Storage temperature  储存温度	-25… +105	℃
Protection class  防护等级	IP63
Standards  标准
Insulating resistance(500 VDC,1bar,2s) 绝缘电阻	10	GOhm
Dielectric strength(VAC,50Hz,1min,1bar)绝缘强度	1	kV
Vibration(Amax=0.75mm,f=30....500Hz) 振动	10	g
Shock  冲击	50	g
