MN-SM系列转速.线速.频率测量控制仪
浏览数：
一、说明：
1、配接各类接近开关、编码器或各类脉冲信号。测量转速、频率、线速，测量频率范围0.1Hz~25kHz，基本误差±0.02%，5位LED显示
2、外形尺寸：160×80（横），96×48（横），96×96
3、仪表电源220V AC，（9~30）V DC
基本配置：
单显示、外供传感器电源（≥50mA）
扩展功能：
1、 报警输出：160×80规格最多4点，96×48最多2点
2、变送输出
3、通讯接口：RS 232或RS 485
二、 基本技术规格
1、电 源：220V AC供电的仪表：220V±10%，功耗小于7VA； 24V DC供电的仪表：24V±10%，功耗小于5VA；
12V DC供电的仪表：9V~20V，功耗小于5VA
其它电源规格以随机说明书为准
2、工作环境：0℃~50℃，湿度低于90%R.H
宽温范围的仪表需在订货时注明
3、显示范围：-19999~45000，小数点位置可设定
4、显示颜色：测量值绿色，设定值红色，光柱绿色，或按定货要
求
5、输入信号类型：各种NPN、PNP、OC门输出的接近开关，旋转编码器，2线制 4mA~20mA接近开关，磁电式mV输出接近开关
6、基本误差：
0.100~45.000 Hz 误差小于 0.01 Hz45.00~450.00 Hz 误差小于 0.02 Hz
450.0~4500.0 Hz 误差小于 0.2 Hz
4500 ~ 25000 Hz 误差小于 2 Hz
7、测量频率范围：0.1 Hz~25kHz ，超过25kHz应加预分频单元
8、测量控制周期：0.5秒（信号频率＞3Hz时）
三、选配件技术规格
1、报警输出
- 10种报警方式，通过设定选择。延时报警功能
- 继电器输出：触点容量220V AC，3A
- OC门输出（订货时注明）：电压小于30V，电流小于50mA
2、变送输出
- 光电隔离
- 4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。负载能力大于600Ω
- 1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明
- 输出分辨力：1/3000，误差小于±0.2% F.S
3、通信接口
- 光电隔离
- RS232、RS485、RS422标准，在订货时注明
- 仪表地址0~99可设定
- 通信速率2400、4800、9600、19200通过设定选择，低于2400的速率需在订货时注明
-
仪表收到计算机命令到发出相应数据的回答延迟：
以“#”为定界符的命令，回答延迟小于500μs；其它命令的回答延迟小于100ms - 配套测试软件，提供组态软件和应用软件技术支持
打印接口及打印单元
- 内置硬件时钟，停电不影响走时，自动调整闰年，大、小月
- 手动，手动 + 定时，手动 + 定时 + 报警三种打印方式通过设置选择
- 打印内容：时间（年、月、日、时、分），报警状态，测量值，工程量单位
- 1台打印单元只能接1台仪表，需要1台打印单元配接多台仪表时，需选用智能打印单元
- 打印单元为16列字符型微型打印机，供电方式与仪表相同，特殊的打印要求可在订货时注明
- 打印单元不能和通信接口同时存在
记录单元
- 容量4Mbit，记录170000次数据，记录间隔时间1秒~59分59秒可以设定。记录数据停电不丢失
- 循环和非循环两种方式通过设定选择
- 通过通信接口读取数据
外供电源

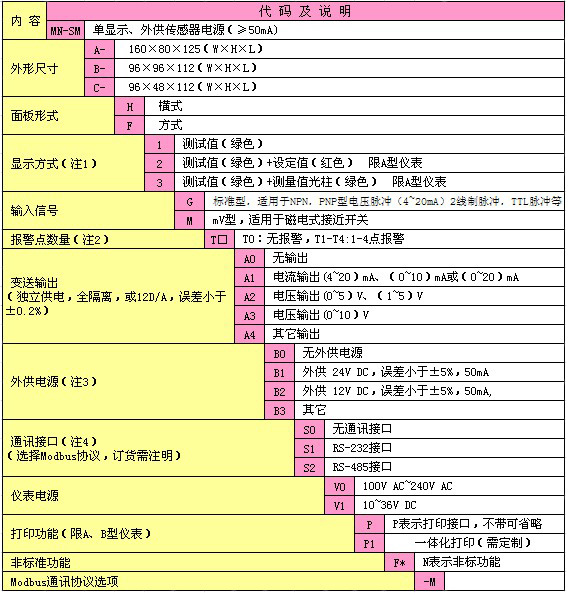

24V DC，12V DC或其它规格，需在订货时注明。输出值与标称值的误差小于±5%，负载能力大于50mA四、选型表：
**注1：LED显示的颜色可按订货要求。
注2：C型仪表限制为2点，A、B型限制为4点。
注3：外供电源正负15V（针对扭矩仪），订货需注明（选择B3）。
注4：打印与通讯不能同时选择。
