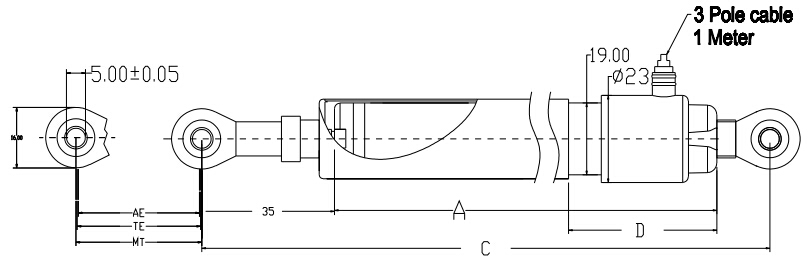

This mini position transducer is designed for direct absolute measurement and available in stroke length up to 400mm. The mini design is suitable for mounting in instruments or machines with limited space.

  An improved technique for making connection to resistance track (Double Trimming Technique) ensures the higher degrees of reliability and linearity, while multi-fingers wipers stabilize output signals, even in the most adverse working conditions.

  此微型位移传感器是专为直接绝对测量设计，行程为400毫米。微型设计适用于安装空间受限制的机械或机器。

  改进技术使连接到电阻轨道(双修刻技术)确保更高的可靠性和线性度,而多触点电刷则有更稳定的输出信号，更能适用于极为恶劣的工作条件。





Unique Features电气特征

Stroke行程         10-150mm

High Resolution      infinite

高分辨率           无穷

Excellent Repeatability ±0.01mm

良好的重复性

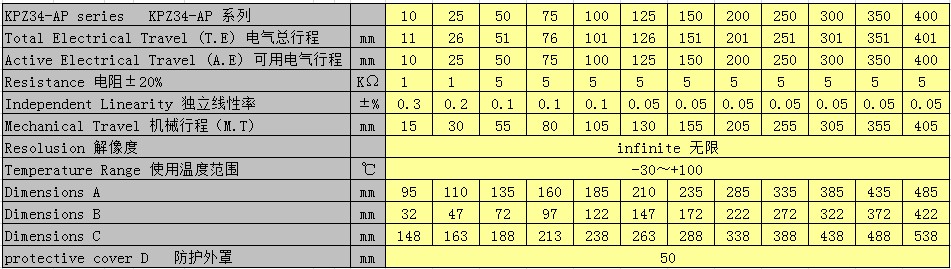

Technical Specification  技术说明

Sealing-optional密封-可选    IP65

Current电流  Resistance电阻≤10mA

Wiper电刷                ≤1mA

Operating Force            ≤0.5N （IP60）

移动力                   ≤5N  （IP65）

Power Consumption功率消耗 3W-10W

Output Smoothness       <±0.1% against input voltage

输出平滑性             <±0.1% 反输入电压

Input Voltage 输入电压     60 V Max

Insulation Voltage          500V-1 min Residue<5 μ A

绝缘电压                 500V-1 分钟残留<5 μ A



Enviornmental Parameters环境参数



Very Long Life     超长寿命    >100×106 Cycles         Operating Speed     使用速度5m/s max

Operting temperature操作温度         -50~120℃         Vibration振动系数IEC 68-2-29: 1968 40g

Storage Temperature存储温度           50~120℃          Shock冲击系数   IEC 68-2-29: 1968 40g

Outstanding Linearity up to出色的线性度  ±0.05%          Sealing防水防尘能力IP65
