MNFV-C油缸内置扁平结构磁尺
浏览数:

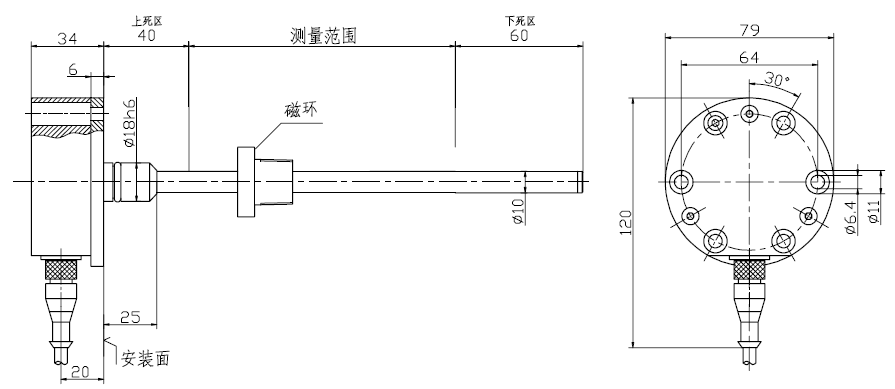

一、产品结构示意图:
二、现场安装前准备工作:
1、用户收货后应马上对包装进行检查,确保包装完整,并按照合同清点产品和附件数量。
2、磁致伸缩位移传感器在与控制系统连接前,首先对传感器单独进行通电测试,移动磁环传感器输出呈线性变化,检测传感器工作正常后,再与系统连接。
3、现场走线时,电缆线应避开电动机、变频器等大功率设备,且与交流线路至少保持300mm以上的距离。
4、请按照电子仓标识的颜色接线,或按照本说明书第四部分的接线方法接线。
5、供电电源应满足传感器对供电电压(与您订购的产品型号有关)、功耗、纹波等方面的要求。
三、安装注意事项:
安装前,首先严格按传感器的接线方式连接通电,观察传感器信号是否线性输出,确认传感器工作良好再进行下一步安装。

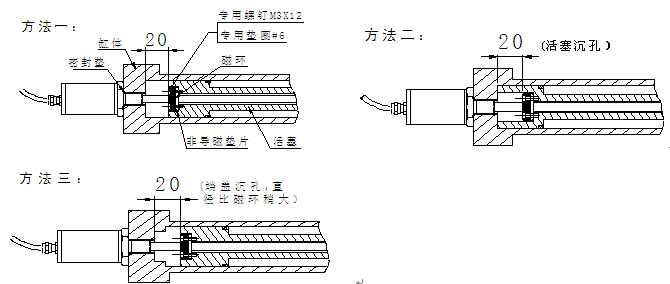

磁尺内置液压缸使用时,其稳定性和精确度直接受到周边磁场环境的影响。若液压缸为导磁材料制造,必须参考图一方法设计,保证磁环与液压缸端面之间保留20mm距离。
四、接线方法 (三/四线制电流信号接线方法):
功能 | 直出线色 |
H7航空插头 针脚 |
+24VDC | 红色 | 1 |
电源地 | 黑色 | 2 |
电流信号线 | 紫色 | 3 |
信号地 | 蓝色 | 4 |
屏蔽线 | 裸线 | 5 |
— | — | 6 |
— | — | 7 |
