一、产品特点：

    拉绳位移传感器/拉线位移传感器是由光电采集部分（增量编码器、绝对值编码器、角位移传感器、精密电阻等）和一组机械外壳装置组成。外壳使用铝合金材料，外表面电脉处理，抗干扰性，坚硬耐磨；可抗压、防震，适应高温、高压、等各种恶劣的使用场合；收线为原装进口不锈钢钢丝绳，该钢丝绳外层涂塑，抗腐蚀能力强、强度大、无伸缩；绕线弹簧机构采用进口不锈钢材料生产，抗腐蚀，收线稳定。使其成为一款结构紧凑、安装空间尺寸小、测量行程长、方便灵活、具有高精度测量的工控优选位移传感器。

   此款属于微型拉线（绳）位移传感器，尺寸同一元硬币大小，用来记录测量长度0-400mm的线性距离、模拟量和数字量输出，标准化接口，坚固耐用特别是适合短距离，高分辨率的场合。主要特点：安装方便，设有备用安装基准面，根据需要多种选择；安装空间小，安装难度低；无需导向，机械公差不影响测量精度；广泛应用于直线导轨系统，液压气缸系统、伸缩系统，仓储位置定位，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械等相关尺寸测量和位置控制；可外接PLC 二次仪表，单片机等等采集系统

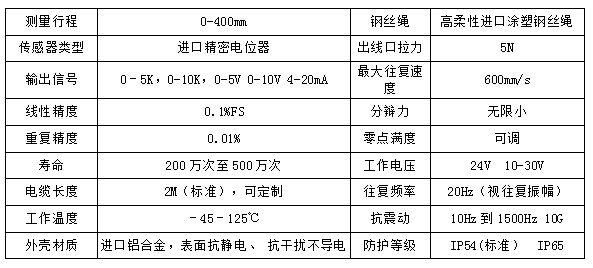

二、主要技术参数

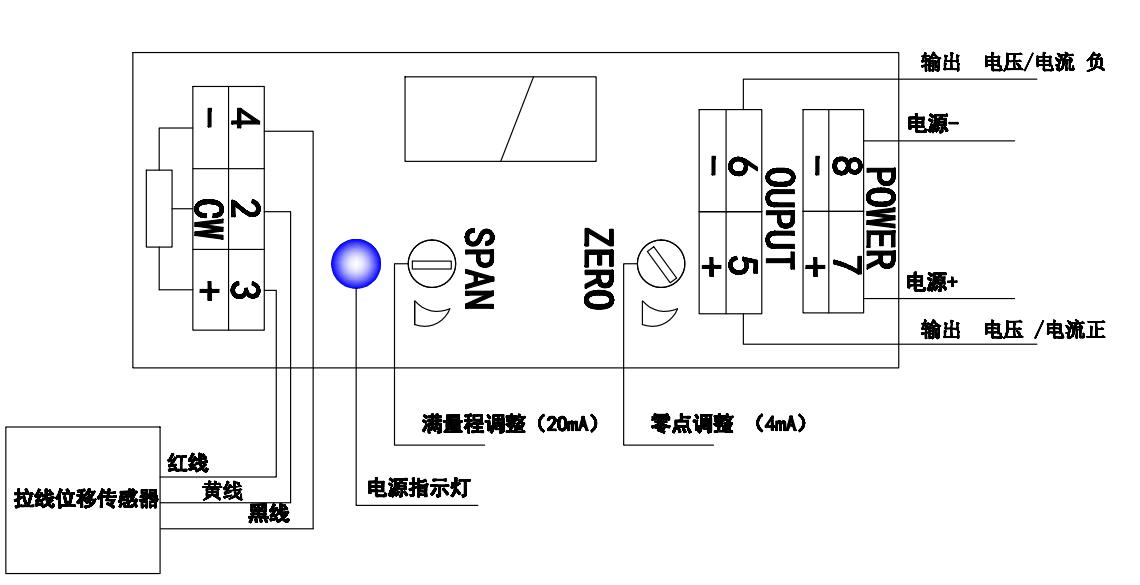

三、接线图：




零点和量程调节方法（开机预热1分钟后标定）：
第一步：传感器设备安装完毕，安装时注意测量距离小于拉线总长，
第二步：在测量起点，调节ZERO 到零点（）
第三步：在测量终点，调节SPAN 到量程（）
第四步：返回起点，调试完毕

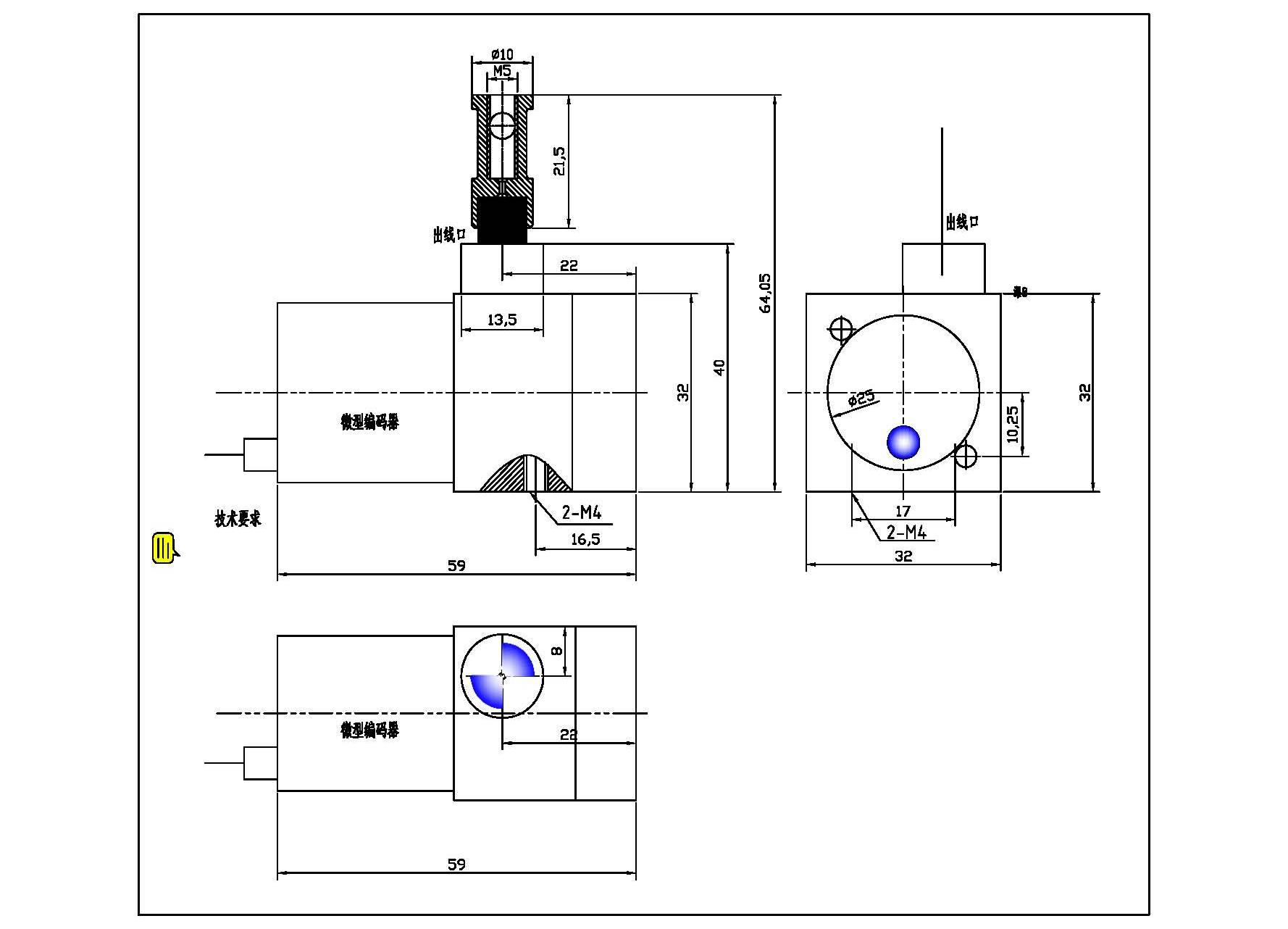

四、安装尺寸 如下图（单位：mm）




五、安装注意事项

1、 请确认在电源关闭的状态下进行接线
2、注意错误接线可能会损坏传感器
3、请勿与高压线或者电源线一起或在同一电线管内运行线路，信号请用专用屏蔽电缆传输，避免干扰
4、请确认电源电压在额定范围内变化
5、电源接通后的短时间内（50ms）请勿使用
6、如果在该产品附近使用产生电磁干扰的设备（开关调节器、高频器、转换发动机等）请做好设备的机架接地端子稳妥接地同时做好传感器信号传输的屏蔽工作。
7、拉线传感器属于精密仪器请勿敲击，保证设备和钢丝绳清洁，延长使用寿命；
8、要保护好钢丝绳不受外力损伤。
9、 安装时要使拉线垂直拉出，不能让线摩擦出线口
10、若使用于环境恶劣或特殊场合，请自行加装保护机构也可与我公司联系定制产品。
11、若使用非直线运动的机构，请自行设计转向机构或选购我公司拉线位移传感器附件机构；
12、注意拉线与出线口的垂直，亦即尽量使钢丝绳垂直于出线口抽出，保持最小角度（≤３0）以确保量测精度及钢索之寿命；


特别提醒

1、 拉线头拉出后请不要松开，这样会造成传感器损坏；
2、拉线时请勿超出线总长。
