米诺MINUO MN-603插头式模块
浏览数：

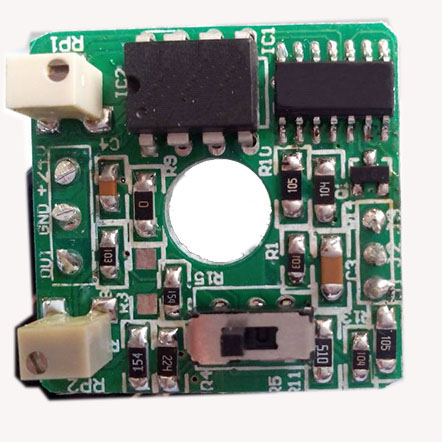

米诺MINUO位移传感器专用电流变送器MN-603-A 4-20mA模块三线制电流说明
电流变送器可以方便地与各种精密导电塑料位移传感器（电子尺）相连接,变送输出与位移量成比例的4-20mA信号，以便于信号的远程输送，
或被PLC的电流采集卡采集。其输入为24V（DC）----标准三线制。
另外：可根据用户要求的输入/ 输出电压或信号转换范围提供特别设计的产品。(输出0～5V或输出0～10V)
|
接线说明：用户正确接线： 1) 在转换器上端“+”接入24VDC电压，“-” 接入电源负，输出4-20mA电流接入信号线； 2) 在转换器的下端依次对应接上传感器（“+”， “-”和黑色接信号线，） (注：对带自动回复功能的传感器，1、3接线互换) 3) 电流模块上微型开关往左拨为4-20mA，往右拨为20-4mA- |
1.配套位移传感器（电子尺）阻值:≥1KΩ 2.输出信号:4~20mA 3.负载:电源电压小于12V时为0~250欧, 电源电压为24V时为0~750欧. 4.电源电压 :DC:24V(12~36V可用) 5.线性:优于:0.05%F.S 6.模块线路板外形尺寸:φ 45× 20 mm 7．插头式外置模块外形尽寸：72*39*34*mm 8.接线：参考下面示意图 |
使用方法： 1. 按图示正确连接供电源、传感器与电流转换器； 2. 接通电源，开机稳定10分钟； 3. 分别移动传感器从“0”位到所需要的“满刻度”并通过“调零”“调满”电位器作相应的调整，使输出电流对应所需位移量输出4-20mA电流。调试过程可能要进行多次（出厂时调试）。 |
示意图：

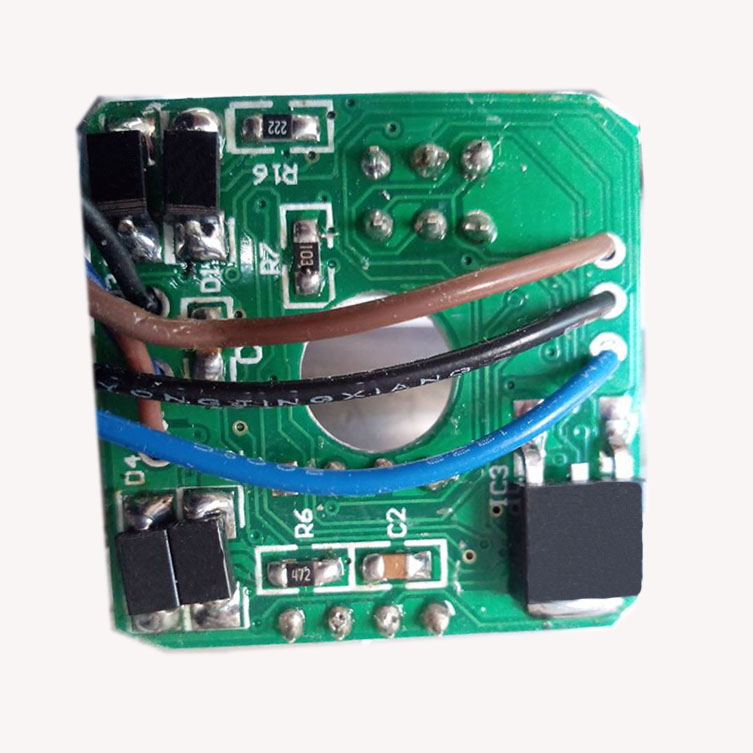

接线定义：
棕色+24V
蓝色GND
黑色OUT
调试方法：
模块标示RP1(104)调节4mA
模块标示RP2(502)调节20mA
备注：模块开关为4-20mA与20-4mA切换
