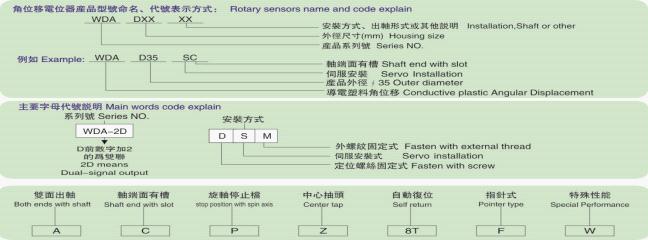

WDA角度位移传感器命名规范
浏览数：
WDA系列角位移传感器，采用模压式导电塑料机体，它因可靠性好、使用寿命长等特性而被广泛应用于军事、航空、
汽车、医药、测量、机器人、原子能等，当然更适用于工业领域。
☆ 外形尺寸：详见图纸和视图；
☆ 主要优点：噪声低、可靠性好、平滑性好、使用寿命长等；
☆ 安装方式：按需要选择定位螺丝固定D、外螺纹固定式M、伺服式S安装法。
主 要 参 数
| 电气特性 | ||
| 标准阻值 | 0.25KΩ、0.5KΩ、1KΩ、2KΩ、3KΩ、5KΩ、10KΩ 阻值可选 | |
| 20℃时阻值误差 | ≤±10% | ±15% |
| 理论电气角度 | (AEA)-3° | |
| 实际电气角度(AEA) | 45°±2°；95°±2°；180°；345°可提供其它角度 | |
| 独立线性度 | ≤1%；≤0.5%；≤0.4%；≤0.3%-≤0.05% | |
| 70℃时最大功率 | 0.5W；1W；2W | |
| 输出平滑度 | ≤1%-≤0.05% | |
| 电刷电流 | μA-2mA 推荐持续电流，最大到2毫安 | |
| 分接头 | 1：on request | NA |
| 电刷负载电阻 | ≥1000×Rt | |
| 绝缘电阻 | ≥1000MΩ，500VDC | |
| 介质耐压 | ≥500(VRMS)1min | |
| 机械特性 | |||
|
机械角度（MA） 根据要求：停止位 |
连续360° | ||
| 90°±20°；180°±20°；345°±20°可按要求选择角度 | |||
| 安装类型 | S- 伺服式 | D-定位式 | M-外螺纹式 |
| 转轴导件 | 套筒轴承; 滚珠轴承 | ||
| Shaft 转轴 | 不锈钢 | ||
| 外壳 | 阳极氧化铝 | ||
| 接线端子 | 镀金圆柱式（插片式） | ||
| 电刷 | 精密多触点合金 | ||
| 起始力矩（牛×厘米） | ≤0.5-≤1、l≤2 双联≤2 | ||
| 终止力矩（牛×厘米） | ≥20 | ||
| 重量 | 15-80g, 取决于不同型号 | ||
| 产品特性 | |
| 寿命一亿次 | 5-10，5千万到一亿次，总阻变化≤10%，独立线性度变化≤50% |
| 温度范围 | —55℃，+125℃ |
| 耐湿 | 90%RH240h 总阻变化≤10% |
| 转速 | 150 |
| 振动 | 振幅1.52mm或加速15g，频率10-2000HZ,总阻变化≤±2 |
| 冲击 | 50g-11ms,总阻变化≤±2 |
